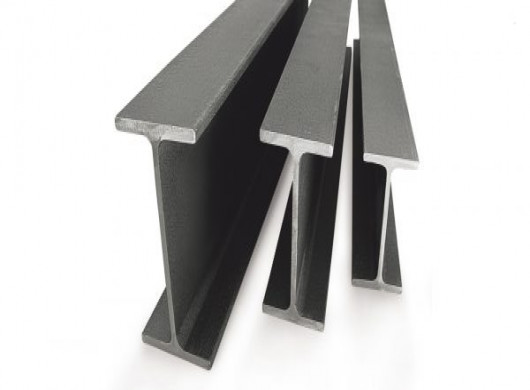

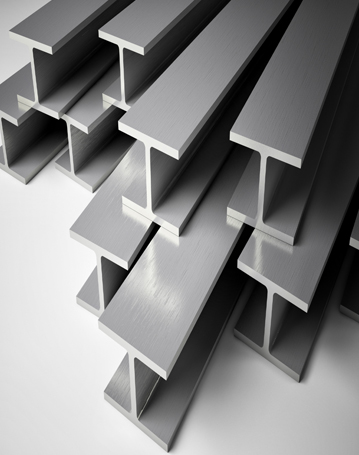

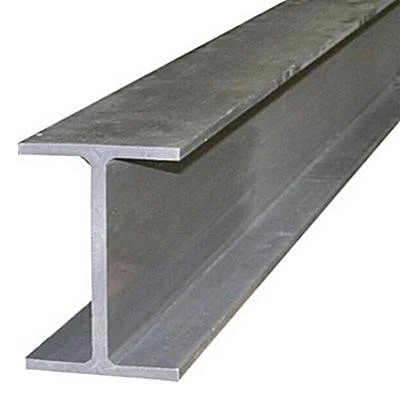

IPE
IPE
IPE
IPE
IPE
IPE
| IPE | Dimensions(mm.) | section (cm²) | Weight(Kg/m) | ||||||||||||||
| h | b | tw=r1 | tf | r2 | hi | ||||||||||||
| 80 | 80 | 46 | 3,8 | 5,2 | 5 | 69.6 | 7,64 | 6,0 | |||||||||
| 100 | 100 | 22 | 4,1 | 5,7 | 7 | 88,6 | 10,3 | 8,1 | |||||||||
| 120 | 120 | 64 | 4,4 | 6,3 | 7 | 107,4 | 13,2 | 10,4 | |||||||||
| 140 | 140 | 73 | 4,7 | 6,9 | 7 | 126.2 | 16,4 | 12,9 | |||||||||
| 160 | 160 | 82 | 5,3 | 7,4 | 9 | 145,2 | 20,1 | 15.8 | |||||||||
| 180 | 180 | 91 | 5,6 | 8 | 9 | 164 | 23,9 | 18,8 | |||||||||
| 200 | 200 | 100 | 5,9 | 8,5 | 12 | 183 | 28,5 | 22,4 | |||||||||
| 220 | 220 | 110 | 6,2 | 9,2 | 12 | 201,6 | 33,4 | 26,2 | |||||||||
| 240 | 240 | 120 | 5 | 9,8 | 15 | 220,4 | 39,1 | 30,7 | |||||||||
| 270 | 270 | 135 | 6,6 | 10.2 | 15 | 249,6 | 45,9 | 36,1 | |||||||||
| 300 | 300 | 150 | 7,1 | 10,7 | 15 | 278,6 | 53,8 | 42,2 | |||||||||
| 330 | 330 | 160 | 7,5 | 11.5 | 18 | 307 | 62,6 | 49,1 | |||||||||
| 360 | 360 | 170 | 8 | 12,7 | 18 | 334,6 | 71,7 | 57,1 | |||||||||
| 400 | 400 | 180 | 8,6 | 13,5 | 21 | 373 | 84,5 | 66,3 | |||||||||
| 450 | 450 | 190 | 9,4 | 14,6 | 21 | 420,8 | 98,8 | 77,6 | |||||||||
| 500 | 500 | 200 | 10,2 | 16 | 21 | 468 | 116 | 90.7 | |||||||||
| 550 | 550 | 210 | 11,1 | 17,2 | 24 | 515,6 | 134 | 106,0 | |||||||||
| 600 | 600 | 220 | 12 | 19 | 24 | 562 | 156 | 122,0 |
